产品名称:

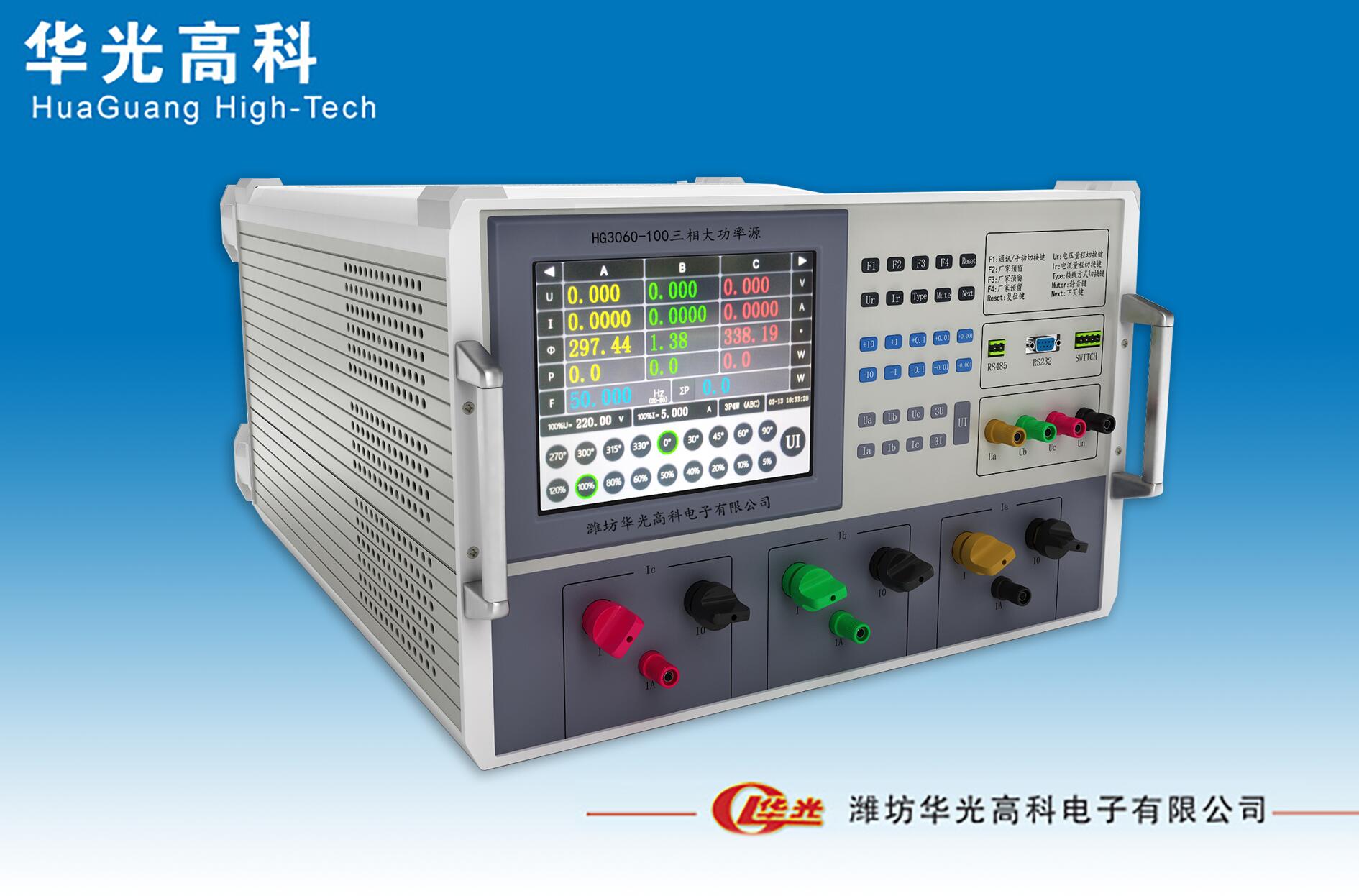

HG3060A-2型三相交流标准源
品  牌:
华光高科
价  格:
0.00元
产  地:
山东潍坊
网  址:
产品制造:
热线电话:
13806491159
数  量:
1000
热线电话:
0536-8222888 8236921
销售区域:
亚洲地区
地  址:
山东省潍坊市奎文区潍州路1088号
 产品详情

HG3060A-2型三相交流标准源

一、 产品概述

尊敬的用户,非常欢迎您选购我们的HG3060A-2型三相交流标准源产品,该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。

主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定,电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

在使用该产品之前,请详细阅读本使用说明书。以下是使用该产品时的注意事项:

     1电压、电流正在输出时请不要关机,不要复位,特别是当高电压、大电流正在输出时,请先通过操作按键关闭信号输出,然后再关闭仪器供电电源。

2、电压输出不得短路,电流输出不得开路;操作者启动输出电压信号、电流信号之前,应确保外部连线正确无误,外接连线部分不能有裸露。暂时离开时请关闭信号输出。

3、使用本产品时,请务必保证仪器接地良好。

4、在测量或校验前, 务必将本仪器预热10分钟,否则指标可能会受影响。

5、未经本公司允许,请不要擅自打开仪器,内有高压,防止触电。

6、违反上述注意事项所引起的一切后果本公司概不负责。

二、主要功能和特点

1、可输出高稳定度、高准确度的三相工频电压、电流、相位、频率、功率、功率因数信号。

2、可输出2-51次谐波信号。谐波次数、谐波含有率、谐波相位可任意组合叠加输出。

3、电压、电流、相位、频率等电参数均可在量程调节范围内任意设置,任意调节。

4、丰富的电压、电流、相位、功率因数试验点设计,使得操作更加便捷高效。

5、高达32项电参数精确测量,大屏幕彩色液晶直观显示,更有精美向量图相配,令使用体验几近完美。

6、具有三路电能脉冲输入输出接口,同时校验三块单(三)相电能表误差,可作为电能表检定装置使用。

7、具有电能表走字试验功能。有功电能、无功电能、视在电能均可走字。

8、具有超强的电容负载驱动能力,可满足各种性质负载要求。

9、仪器配备触摸屏、面板按键、调节旋钮,多种操作方式,适合不同操作习惯。

10、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作,通讯协议完全开放,方便用户进行二次开发。

11、仪器配备外控开关接口,可外接脚踏开关控制信号的启停,特别适合生产部门使用。

12、采用软件和硬件双重闭环技术,确保输出的标准信号超乎想象。

13、采用成熟的功放技术、科学的装配工艺,可靠性、稳定性大大提高。

14、当电压短路、电流开路或接线错误时,可自动停止输出并伴有报警窗及声音提示。完善的故障保护功能,让用户尽可放心大胆使用。

三、主要技术指标

1、交流电压输出

量程RG380V220V100V57.7V

调节范围:(0120)%RG            调节细度:0.01%RG

准确度:0.05%RG             稳定度:≤0.02%/3分钟

输出功率:每相20VA         满负载调整率:0.02%RG

失真度:≤0.1%(非容性负载)

2、交流电流输出

量程RG20A5A1A0.2A

调节范围: (0120)%RG         调节细度: 0.01%RG

准确度:0.05% RG          稳定度:≤0.02%/3分钟

输出功率:每相20VA       满负载调整率:0.02%RG

失真度:≤0.1%(非容性负载)

3、相位

调节范围: 0°359.999°   调节细度:0.001°

准确度:0.02°

4、频率

调节范围:40Hz70Hz    调节细度:0.0001Hz

准确度:0.001Hz

5、有功功率

准确度:0.05%RG

稳定度:≤0.05%/3分钟

6、功率因数

调节范围:-1.00+1.0        调节细度:0.0001

准确度:0.001

   7、谐波输出

        谐波次数:2-51           谐波含有率设置范围:040%

        谐波含有率设置准确度:设置值±0.1%

8、环境条件

工作环境温度: 040

相对湿度: ≤85%

     工作电源: AC220V±15%,最大功耗400VA

9、外观尺寸及重量

外观尺寸:449mm×455mm×177mm

重量: 18Kg
