一. 概述

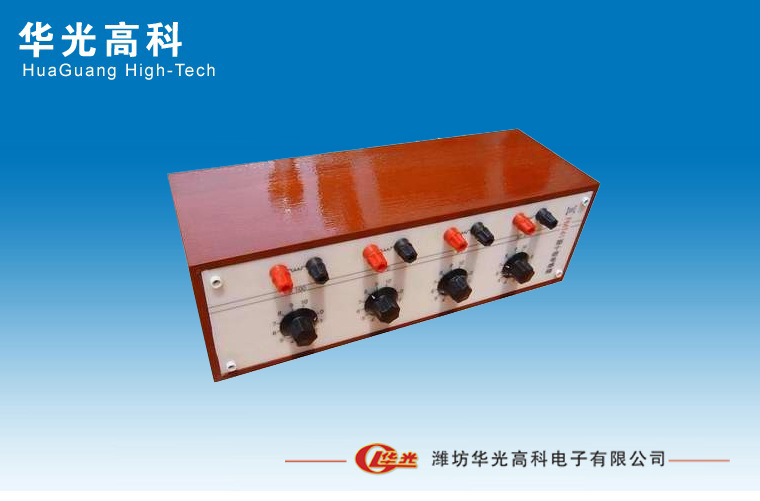

HGFMT系列十进电感箱是我厂为了满足学校实验而开发的质优产品。电感箱可由单只步进盘或几只步进盘组合而成；几只步进盘组合而成的电感箱，每一步进盘也可以单独使用。HGFMT系列十进电电感箱在交流电路中作为可变标准器，滤波器，阻抗变换器等感性元件。
二．主要技术特性
（1）规格 见下表：
|
参数
型号 |
开
关
数 |
最小
步进
(mH) |
最大
电感
(mH) |
可调范围（mH） |
|
HGFMT100 |
1 |
0.001 |
0.01 |
(0~10）×0.001 |
|
HGFMT10 |
1 |
0.01 |
0.1 |
(0~10）×0.01 |
|
HGFMT11 |
1 |
0.1 |
1 |
(0~10）×0.1 |
|
HGFMT12 |
1 |
1 |
10 |
(0~10) ×1 |
|
HGFMT13 |
1 |
10 |
100 |
(0~10) ×10 |
|
HGFMT14 |
1 |
100 |
1000 |
(0~10) ×100 |
|
HGFMT15 |
1 |
1000 |
10000 |
(0~10) ×1000 |
|
HGFMT200 |
2 |
0.01 |
1.10 |
(0~10) ×(0.01+0.1) |
|
HGFMT20 |
2 |
0.1 |
11.0 |
(0~10) ×(0.1+1) |
|
HGFMT21 |
2 |
1 |
110 |
(0~10) ×(1+10) |
|
HGFMT22 |
2 |
10 |
1100 |
(0~10) ×(10+100) |
|
HGFMT23 |
2 |
100 |
1100 |
(0~10) ×(100+1000) |
|
HGFMT300 |
3 |
0.001 |
1.110 |
(0~10) ×(0.001+0.01+0.1) |
|
HGFMT30 |
3 |
0.01 |
11.10 |
(0~10) ×(0.01+0.1+1) |
|
HGFMT31 |
3 |
0.1 |
111.0 |
(0~10) ×(0.1+1+10) |
|
HGFMT32 |
3 |
1 |
1110 |
(0~10) ×(1+10+100) |
|
HGFMT33 |
3 |
100 |
11100 |
(0~10) ×(10+100+1000) |
|
HGFMT400 |
4 |
0.001 |
1110.0 |
(0~10) ×(0.001+0.01+0.1+1) |
|
HGFMT40 |
4 |
0.01 |
111.10 |
(0~10) ×(0.01+0.1+1+10) |
|
HGFMT41 |
4 |
0.1 |
1110.0 |
(0~10) ×(0.1+1+10+100) |
|
HGFMT42 |
4 |
1 |
11100 |
(0~10) ×(1+10+100+1000) |
|
HGFMT500 |
5 |
0.001 |
111.110 |
(0~10) ×0.001+0.01+0.1+1+10) |
|
HGFMT50 |
5 |
0.01 |
1111.10 |
(0~10) ×0.01+0.1+1+10+100) |
|
HGFMT51 |
5 |
0.1 |
11111.0 |
(0~10) ×(0.1+1+10+100+1000) |
(2) 外型尺寸
单只开关组成：φ145×140mm
两只开关组成：260×200×140 mm
三只开关组成：450×140×140 mm
四只开关组成：580×140×140 mm
五只开关组成；450×250×140 mm
（3）其它参数
在环境温度振辐20±5℃，相对湿度＜80%；电源工作频率在1k±20Hz，实际为正弦波时，各种参数见下表；
|
开关示值(mH) |
额定电流
(A) |
误差
(%) |
直流电阻
(Ω) |
|
10×1000 |
0.015 |
±0.5 |
＜4000 |
|
10×100 |
0.08 |
±0.5 |
＜200 |
|
10×10 |
0.6 |
±0.5 |
＜20 |
|
10×1 |
1.0 |
±1 |
＜3 |
|
10×0.1 |
1..5 |
±2 |
＜1 |
|
10×0.01 |
2 |
±5 |
＜1 |
|
10×0.001 |
3 |
±10 |
＜1 |
三、使用说明
本电感箱采用耐高温，不易变形，绝缘性能优异的一种塑料为原料制成的骨架，绕成电感很稳定。
每只电感有十个抽头，焊在十进开关的各个触点，组成形电路0~10的可变电感步进盘。FMT十进电感箱可由一到五只步进盘组成，以满足用户不同名需要。每个步进盘均由红，黑二种颜色接线柱引出，同颜色的为同名端，多个开关组成的电感箱，只要把相邻二只开关的不同颜色接线柱用导线连，首尾二个接线柱即为引出端。（要注意尽量减少引出二根导线所包围的面积）
使用时尽量不放在周围有铁磁性场质的地方，特别是箱底，不允许放在金属上面，否则会引起误差。
多示值电感箱使用时，按示值最大的步进盘来限制工作电流。工作电流在额定电流2倍以内，连续工作时间不得超过1小时。
四、保管及免费修理期限
（1） 本仪器放在不含腐蚀性气体的室内。
（2） 仪器放置时应旋钮朝上，其它方向长期放置均易引起骨架变形而影响电感值准确性。
（3） 产品自制造厂发货日起18个月内，当用户遵守制造厂说明书中所规定的使用规则及保管条件下，产品出现质量问题，制造厂负责免费给予修理或更换。
