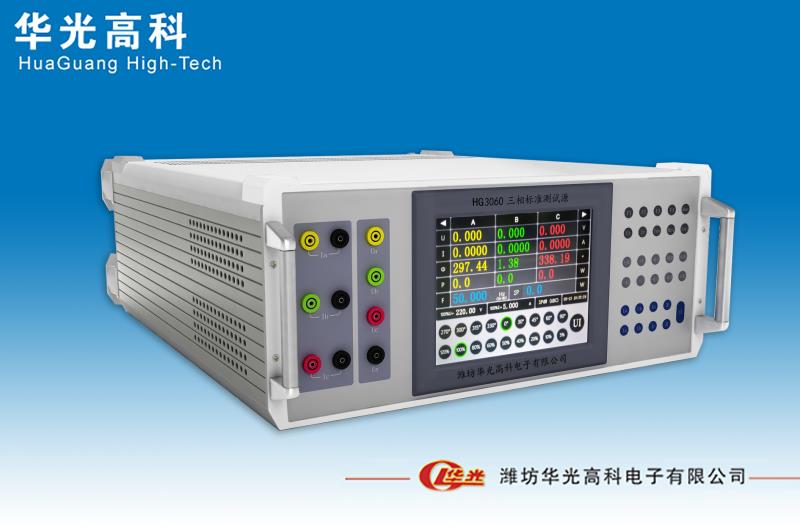

    HG3060型三相标准测试源|三相功率源|三相标准源

    一、 产品概述

    尊敬的用户,非常欢迎您选购我们的HG3060型三相标准测试源产品,该产品可以产生幅度可调、相位可调、频率可调、功率稳定的三相工频电压、电流信号。

    主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定,以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定,电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定;无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

    本电源产品应用高精度采样技术,并结合最新数字信号处理方法等技术设计而成。技术先进,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

    在使用该产品之前,请详细阅读本使用说明书。以下是使用该产品时的注意事项:

         1电压、电流正在输出时请不要关机,不要复位,特别是当高电压、大电流正在输出时,请先通过操作按键关闭信号输出,然后再关闭仪器供电电源。

    2、电压输出不得短路,电流输出不得开路;操作者启动输出电压信号、电流信号之前,应确保外部连线正确无误,外接连线部分不能有裸露。暂时离开时请关闭信号输出。

    3、使用本产品时,请务必保证仪器接地良好。

    4、在测量或校验前, 务必将本仪器预热10分钟,否则指标可能会受影响。

    5、未经本公司允许,请不要擅自打开仪器,内有高压,防止触电。

    6、违反上述注意事项所引起的一切后果本公司概不负责。

    二、主要功能和特点

    1、电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

    2、电压、电流、相位的调节,可同时针对三相或任意一相进行。

    3、三相电压之间、各相电压和电流之间的相位均可360°调节。

    4、三相四线/三相三线,正相序/逆相序四种状态可任意组合输出。

    5、采用800×600大屏幕可触摸液晶显示屏,可实时显示32种电参数。

    6、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、电流、功率因数设有常用试验点,一键到位,操作起来方便快捷。

    7、独有的即点即输功能,极大地简化了操作流程。

    8、可配上位机通讯软件,通过上位机进行整机操作,通讯协议开放。

    9、当电压短路、电流开路或接线错误时,可自动停止输出并伴有声光报警。

    10、采用先进的功放技术,可靠性、稳定性大大提高。

    三、主要技术指标

    1、交流电压输出

    硬件量程380V220V100V57.7V

    调节范围(1-120)%RG         调节细度:0.01%RG

    准确度:0.1%RG              稳定度:≤0.02%/2min

    输出负载:每相20VA         负载调整率:0.01%

    失真度≤0.3%(非容性负载);

    2、交流电流输出

    硬件量程20A5A1A0.2A

    调节范围:  (1120)%RG       调节细度:  0.01%RG

    准确度   0.1%RG             稳定度   ≤0.02%/2min

    输出负载 每相20VA         负载调整率 0.01%

    失真度:   ≤0.3%(非容性负载)

    3、有功功率

    准确度   0.1%RG           稳定度 0.02%RG/2min

    4、相位

    调节范围:  359.99°   调节细度 0.02°

    准确度 0.05°

    5、频率

    调节范围 20Hz80Hz   调节细度 0.001Hz

    准确度 0.01Hz

    6、功率因数

    调节范围 -10+1       调节细度 0.001

    准确度 0.001

    7、环境条件

    工作环境温度 040

    相对湿度 ≤85%

         工作电源 AC220V±15%最大功耗400VA

    8、外观尺寸及重量

    外观尺寸449mm×455mm×177mm

    重量 18Kg
