HG08-60A01光端机
品牌:华光高科 电话:0536-8222888 网址: www.wfhg.com.cn

点击这里给我发消息 QQ在线┆┆
扫描二维码添加好友或搜索HG562088070

    _光端机_光端机_光端机_光端机_光端机_光端机_光端机

    信息产业部进网证号:28-0724-020079
    一、概述
      HG08-60系列光端机是华光高科电子有限公司设计的一种新型的、高性能的多业务传输设备,采用4U、1U标准结构以及接入式、桌面式设计,可以同时提供数据、图象等多业务传输,可以纳入申瓯通信网管平台,实现网管功能(故障监控及业务管理)。整机工作性能可靠、稳定,易于安装、维护方便,并且具有完善的告警功能和环回测试功能,大大提高了设备的工作稳定性,单元板采用模块式设计安装极为方便,本设备广泛适用于移动、电信、铁通、联通等各运营机构的公网和公安、部队、铁路公路交通、电力、金融、政府及具有分支机构的大型企事业单位的专网。
    二、主要特点

     ● 2个2M光端机有4种机型:19英寸1 U机箱、桌面式、插板式、接入式;
     ● 接入式由申瓯数字交程控用户换机的PCM中继板与PDH光端机集成;
     ● 每种设备均提供2个标准G.703接口;
     ● 每种设备均提供1路10/100M自适应的以太网端口传输带宽为10M;
     ● 桌面型的设备还具有1个RS232异步数据通道;
     ● 能够纳入申瓯网管平台,对各个设备的故障进行监控,对2M以太网接口进行环回测试(也可用硬件环回);
     ● 根据不同的设备有不同的供电方式,能够满足供电不同的场合;
     ● 集中式4U,19英寸1 U机箱设计,桌面式为小型金属机箱。
    三、技术特点
     ● 光接口参数 线路码型:NRZ+扰码; 发送光功率: -3~-15dBm; 光端机允许接受最小光功率:-36dbm;接收的动态范围:优于30db;
     ● 2M接口参数 速率:2048Kbit/s±50ppm; 阻抗:75Ω(不平衡)/120Ω(平衡,集中式模块板上设置);码型:HDB3;
     ● 2M接口数字段特性 物理/电气特性:符合ITU-TG.703、G.823建议要求以及相关国际标准; 误码特性:符合ITU-T G.921规定; 输入抖动容限:符合ITU-TG.823/图2和G.823/表2要求及相关国际标准; 输出抖动:符合ITU-T G.921/表3要求; 抖动转移特性:抖动转移函数的最大增益小于1dB; 故障显示和相应措施:符合ITU-T G.921/表4要求;
     ● 以太网接口参数 接口类型:RJ45 接口速率:10M 物理电气特性符合IEEE802.3以太网和IEEE802.3U快速以太网标准协议。
     ● 其它接口参数 RS232异步数据接口:最高速率为19.2kbit/s(可选RS422接口);
     ● 监控管理与告警 网管监控功能:本机可以接入申瓯网管平台,本机监控接口与PC机相连,可以获得全部的告警量以及设备的运行参数,其中包括光路、各支路的告警,环境参数显示,对端的工作状态等; 网管软环回控制功能:通过PC机网管界面,配置E1接口的近端和远端环回;
     告警显示及处理:
    告警内容 本模块指示灯状态 本端监控
    电源故障 网管板电源指示灯(POW1、POW2)灭 机箱告警信号输出,后台机显示
    收无光 收无光指示灯亮红灯 机箱告警信号输出,后台机显示
    对告 远端光端机收不到光时亮红灯 后台机显示
    2M接口没有配置 对应的2M指示灯亮红灯 后台机显示
    2M接口系统有配置,信号丢失 对应的2M指示灯闪烁 机箱告警信号输出,后台机显示
    以太网接口系统连接状态 对应的以太网LINK指示灯亮绿灯为连接,中断亮红灯。 机箱告警信号输出,后台机显示

     ● 环境要求: 环境温度:-40℃~80℃; 相对湿度:; ≤80℅(30℃) 电磁相容性辐射和传导干扰符合国际GB/T13996要求。 环境空气无腐蚀性和溶剂性气体,无扬尘。
     ● 外型尺寸: 4U标准结构(集中式)483mm×216mm×176mm 桌面型采用1U的标准高度,尺寸为260mm×158mm×44mm
     ● 供电要求 集中4U机架式采用的工作电源: DC输入电压要求为-36V~-75V,电源纹波≤100mVp-p;要求电源功率大于60W 桌面型采用的工作电源: DC-48V和AC220V可以同时供电; DC输入电压要求为-36V~-75V,电源纹波≤100mVp-p; AC输入电压要求为165V~265V; 电源功耗小于5W。

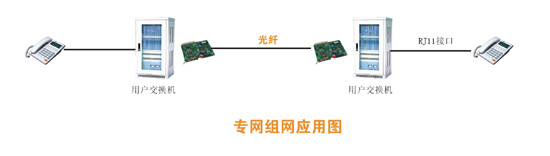

    四、应用方案图
